該設備采用生物處理工藝，在生活污水處理裝置地運行經驗的基礎上，結合我公司的研究成果和工程實踐，設計出一種可地理設置的成套有機廢水處理裝置，集去除BOD5、COD、NH3-N于一身，具有技術性能穩定可靠，處理效果好，投資省，自動化運行，維護操作方便，不占地表面積，不需蓋房,不需采暖保溫等優點。地面之上可種花草，不影響周圍環境。

該設備適用于住宅小區、村莊、村鎮、辦公樓、商場、賓館、飯店、療養院、機關、學校、部隊、醫院、高速公路、鐵路、工廠、礦山、旅游景區等生活污水和與之類似的屠宰、水產品加工、食品等中小型規模工業有機廢水的處理和回用。該設備處理污水，水質達到國家排放標準。我公司可根據用戶要求同時配套中水回用設備。

二、工藝說明：

三、產品特點：

1、埋設于地表以下，設備上面的地表可作為綠化或其他用地，不需要建房及采暖、保溫。

2二級生物接觸氧化處理工藝均采用推流式生物接觸氧化，其處理效果優于完全混合式或二級串聯完全混合式生物接觸氧化池。并比活性污泥池體積小，對水質的使用性強，耐沖擊負荷性能好，出水水質穩定，不會產生污泥膨脹。池中采用新型彈性立體填料，比表面積大，微生物易掛膜，脫模，在同樣有機物負荷條件下，對有機物去除率高，能提高空氣中的氧在水中溶解度。

3、生化池采用生物接觸氧化法，其填料的體積負荷比較低，微生物處于自身氧化階段，產泥量少，僅需三個月（90天）以上排一次泥（用糞車抽吸或脫水成泥餅外運）。

4、該地理式生活污水處理設備的除臭方式除采用常規高空排氣，另配有土壤脫臭措施。

5、整個設備處理系統配有全自動電氣控制系統和設備故障報警系統，運行安全可靠，平時一般不需要專人管理，只需適時地對設備進行維護和保養。

四、使用方法：

1、能夠處理生活系統綜合性廢水及其相類似的有機污水;

2、采用碳鋼防腐、不銹鋼、玻璃鋼結構，具有耐腐蝕、抗老化等優良特性，使用壽命長達50年以上；

3、全套裝置施工簡單、操作容易，所有機械設備均為自動化控制，全部裝置可設置于地表以；

五、適用范圍：

1、賓館、飯店、療養院、醫院；

2、住宅小區、村莊、集鎮；

3、車站、飛機場、海港碼頭、船舶；

4、工廠、礦山、部隊、旅游景點、風景區；

5、與生活污水類似的各種工業有機廢水。

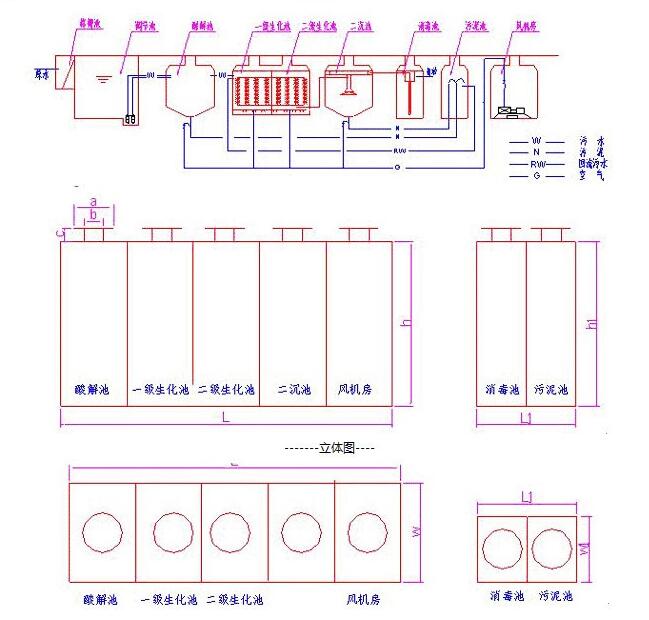

六、工藝流程示意圖

七、不同條件下設備處理水量（m3/h）

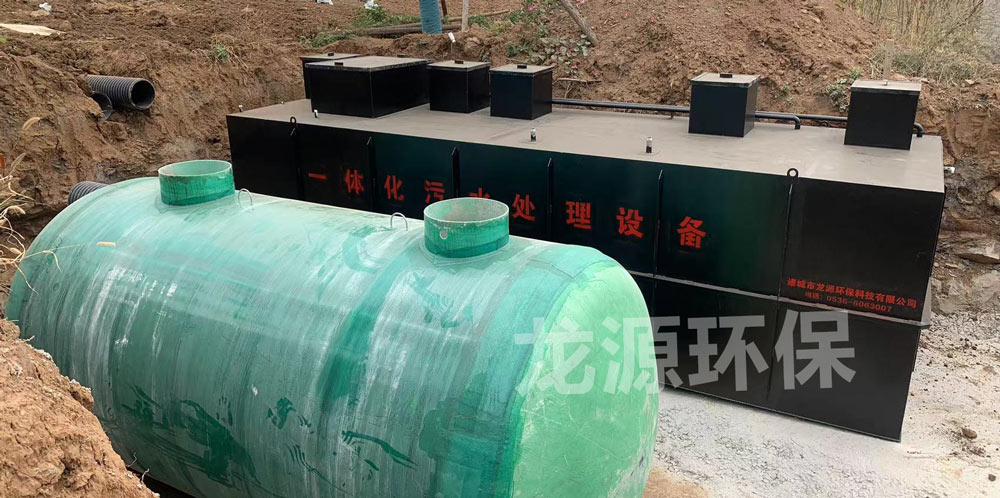

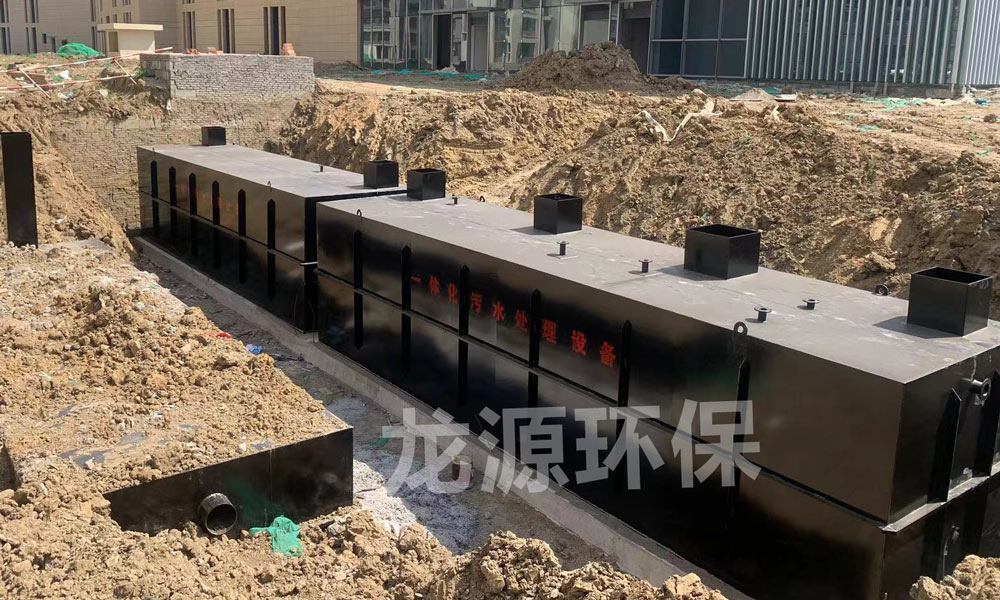

八、安裝基礎、使用、維護：

1、基礎;WSZ系列設備如放置在地坪以上，只需準備一塊與設備外形相同的混凝土地坪作為基礎。基礎承壓必須大于4T/m2，也同時要求水平、平整。

如設備埋于地坪以下，基礎標高必須小于或等于設備標高保證下雨不積水，基礎一般是素混凝土（是否配筋視當地地質情況而定）。

2、安裝：根據安裝圖就位，各箱體依次就位，箱體的位置、方向不能放錯，互相間距必需準確，并連接好管道。

在設備內注入清水，檢查各管道有無滲漏，若無滲漏則箱體四周覆土，直至設備檢查孔，并平整地面。把電控箱控制線與水泵接通，電控箱與電源接通，接線時注意風機、電機的的轉向，必須與風機所指方向相同。

九、設備構造：

設備所有的管道采用PVC管或不銹鋼管，管道間連接用PVC粘結劑或不銹鋼焊接。

填料采用懸浮型生物填料作生物載體，生物量大、易掛膜、不結球、比堵塞。

十、主要參數：

注：以上參數及設備尺寸僅供參考，設計時請以我公司實際參數及圖紙尺寸為準！
